Le relais ATV "F1ZEX"

INDICATIF : F1ZEX
LIEU : Mont JORA (01)
LOCATOR : JN26TE
ALTITUDE : 1035 m
FREQUENCES : Sortie 1267 Mhz analogique
                            Entrée 2330 Mhz analogique
                            Entrée 2330 Mhz numérique

                            Entrée 437 Mhz numérique : Antennes 2 x Yagi courte, polarisation Horizontale.

Diagramme de rayonnement estimé : 2 x 30 degrés - 3 dB 2 x 50 degrés à - 10 dB

Axe direction Villefranche - Lyon - Genève

Codes DTMF à envoyer sur 144.575 Mhz :

123* :	démarrage du relais sur la mire F1ZEX
1 :	Réserve (actuellement transmet la mire en NEGATIF)
2 :	entrée du signal 437 Mhz numérique modulation DVB-S - SR 1500 kS/s - FEC auto - pid vidéo 33 audio 49
3 :	entrée du signal 2300 Mhz analogique
4 :	entrée Lyon Link avec le relais F1ZES
5 :	caméra du site
6 :	entrée du signal 2330 Mhz numérique modulation DVB-S - SR 2500 kS/s - FEC auto - pid vidéo 33 audio 49
7, 8, 9, 0 :	rebasculent sur la mire, ces entrées serviront à des extensions futures

Par Pierre BINGELLI F8BXA et Guy BERRODIER F1GTH

Responsable : F1GTH

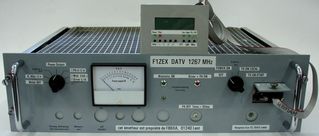

La couverture théorique du relais en 1267Mhz	Le nouveau pilote 1267Mhz

Une vue d'ensemble du site, qui abrite le relais UHF F1ZPY et le relais ATV F1ZEX.	La caméra et quelques antennes...On distingue les panneaux 1200 en haut de la photo.

Tous les articles sur le relais ATV F1ZEX sont ICI
